Mnogi lastniki zasebnih hiš želijo imeti na svoji parceli dobro rusko savno. Toda preden nadaljujete z njegovo gradnjo, je treba skrbno razmisliti in kompetentno organizirati drenažni sistem. Trenutno obstaja več načinov za odstranjevanje odpadne vode iz kopeli, ki ne zahtevajo velikih finančnih naložb in dovoda v splošni mestni kanalizacijski sistem. Dobro narejen odtok v umivalni kadi bo zagotovil dolgo življenjsko dobo tal in temeljev ter preprečil nastanek plesni in gliv na stenah.

Drenažna naprava v pralnici v kopališču

Drenažo v kadi lahko izvedemo na različne načine, ki so odvisni od vrste tal v umivalnici kopalnice. Obstajajo leseni neprepustni in neprepustni ter betonski. V prvem primeru je potrebno urediti poseben rezervoar za pretok vode, iz katerega se bo izlila v kanalizacijo. In za drugo možnost so tla položena v kopeli z naklonom, za odtok pa so nameščeni posebni žlebovi in lestve. Kakršen koli drenažni sistem v kopalnici je treba urediti pred polaganjem tal.

Umivalnica v savni z lesenimi podi

Pri izbiri zunanje kanalizacijske kopeli je treba upoštevati dejavnike, kot so:

  • Intenzivnost uporabe kopeli;
  • Dimenzije zgradbe;
  • Vrsta tal in globina zmrzovanja;
  • Kanalizacijski sistem (prisotnost ali odsotnost);
  • Ali je možna povezava s centralnim sistemom.

Zgornji vidiki so med najpomembnejšimi pri določanju drenaže.

Za majhno kopališče, kjer se bosta ena ali dve osebi kopali večkrat na mesec, ne bi smeli narediti zapletene kanalizacije. Dovolj bo, da izkopljete navadno odtočno luknjo ali majhno jamo pod kopalnico.

Pri izdelavi drenažnega sistema je zelo pomembna vrsta tal. Pri peščenih tleh, ki dobro vpijajo vodo, je priporočljivo narediti drenažni vodnjak. V glinenih tleh je bolje opremiti odtočno jamo, iz katere bo treba občasno črpati odtoke. Upoštevati je treba tudi stopnjo zmrzovanja zemlje, saj bo voda v ceveh, ki bodo položene nad zahtevano oznako, preprosto zmrznila in plastika bo počila.

Vrste tal in njihov videz

Če ne želite, da voda iz kopeli preprosto odteče ven in se vpije v zemljo, morate uporabiti greznico z zbiralnikom, kjer se bodo odtoki usedali in čistili ter nato porazdelili z namakanjem cevi.Najbolj zapleten in drag način odstranjevanja vode je gradnja vodnjaka z biološkimi filtri, ki so sestavljeni iz žlindre, zlomljenih opek in ruševin. Posebnost te metode je, da ko odpadna voda vstopi v vodnjak, se njegove stene postopoma prekrijejo s plastjo mulja, v kateri živijo mikroorganizmi, ki čistijo vodo.

Prednosti in slabosti vsakega zunanjega odvodnega sistema v kopeli

Oglejmo si različne vrste drenaž, pa tudi njihove značilnosti, prednosti in slabosti.

Dobro odcedi

To je hermetična jama iz armiranega betona, v kateri se nabira voda iz kopeli. Ko je poln, se izčrpa s posebno napravo.

Prednosti:

  • Enostavnost naprave;
  • brez vzdrževanja;
  • Nizki stroški.

Napake:

  • Stroški črpanja vode;
  • Organizacija vhoda kanalizacijskega tovornjaka v vodnjak;
  • Potreba po vodnjaku na najnižji točki dvorišča.

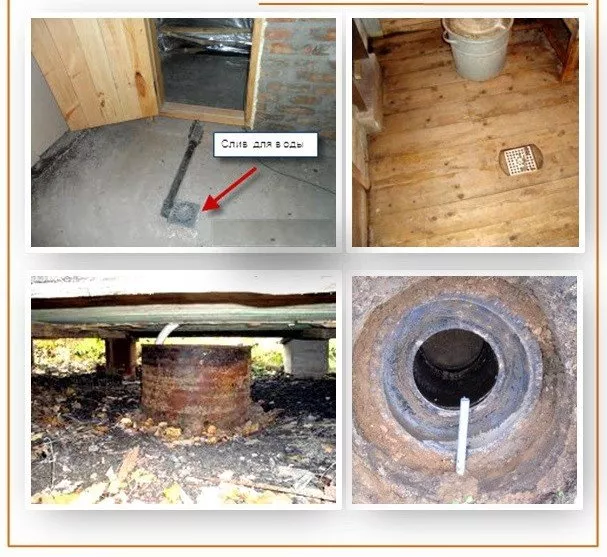

    Drenažni vodnjak za odvajanje vode iz kadi

Drenažni vodnjak

Takšna kanalizacija je jama z izcedno vodo, ki čisti odpadno vodo. Filter je lahko pesek, lomljena opeka, drobljen kamen, žlindra itd.

Prednosti:

  • Nizki stroški;
  • Enostavnost gradnje.

Slabost sistema je redna menjava filtrata oziroma njegovo čiščenje. In ta postopek zahteva veliko fizičnega napora.

Drenažni vodnjak za kopel


Takšen sistem je sestavljen iz luknje, izkopane tik pod tlemi pralnice. Na dnu jame je naravni filtrat, ki prepušča odpadno vodo skozi sebe in postopoma odhaja v globino tal.

Prednosti:

  • Ni potrebe po napeljavah;
  • Poceni naprava.

Napaka:

  • Nizka pasovna širina;
  • Sistem ni zasnovan za kad s temeljno ploščo;
  • Uporablja se samo na tleh, ki dobro absorbirajo vodo.

    Jama za napravo za kopel

Filtriranje tal

To je sistem, ki je sestavljen iz greznice in iz nje izhajajočih cevi, ki odvajajo vodo, očiščeno nečistoč. Drenažni sistemi so nameščeni pod določenim naklonom, da voda hitro odteče in se popolnoma vpije v tla.

Prednosti:

  • Deluje brez povezave;
  • Lahko se uporablja za izdelavo kanalizacijskega sistema z več točkami za sprejem odpadne vode;
  • Očisti lahko celo "črne" odtoke, če je nameščena anaerobna greznica.

Napake:

  • Potreba po ureditvi posebnega prostora za greznico;
  • Težaven postopek namestitve z veliko kopanja;
  • Uporaba dragih strojev, opreme in materialov.

    Metoda talnega filtriranja odplak

Lahko pa se priključite na centralno kanalizacijo. Potem ne bo treba urejati zunanjih objektov za sprejem in predelavo odpadnih odplak. Toda tukaj morate plačati storitve strokovnjakov in izdati različna dovoljenja.

Notranji drenažni sistem kopališča

Umivalnica v kopalnici je opremljena z bodočim odtokom in izbranimi tlemi. Odvodnjavanje mora biti izvedeno tako, da se v prostoru ne zadržuje vlaga, ki bo spodbujala razvoj gliv in plesni.

Naprava notranje kanalizacije v kopeli pred polaganjem tal

  1. Najpogosteje se uporabljajo lesena tla, ki puščajo, saj so najenostavnejša možnost za odvodnjavanje kopalne kadi. Plošče so položene z razmiki približno 3-4 mm, tako da skozi reže voda iz pralnice neovirano odteka v jamo. Takšna tla so zložljiva, tako da se lahko izvede kakovostno sušenje plošč. V tem primeru je tla urejena brez naklona za odvodnjavanje, saj se voda vpije v tla pod kopeljo.

    Puščajoča lesena tla z odtoki

  2. Neprepustni tlaki so urejeni pod kotom naklona do odtoka, po katerem bo odpadna voda odtekala v vodni zbiralnik, nato pa v kanalizacijo. Prav tako lahko voda odteka v katerikoli izbrani drenažni sistem.

    Neprepustna lesena tla z odtoki za kad

  3. Betonska tla so enostavna za čiščenje, trpežna in zanesljiva, zato so popolna za kopalniški umivalnik. Takšna tla so izdelana tudi z naklonom proti odtoku, da lahko voda hitro in prosto odteka v izbrano kanalizacijo.

    Betonska tla z odtoki za kad

Priprava na izgradnjo drenažnega sistema: risbe in diagrami različnih odtokov

Shema lesenega netesnega poda z odtokom. To je treba narediti pred polaganjem tal.

Risba izlivnega poda z odtokom v kopalnici

Če je v kopalnici suha parna soba, v umivalnici pa je tuš, je treba v parni sobi zagotoviti odtok.

V kanalizacijo kopeli, kjer se bo zbirala voda iz več prostorov, je nujno vgraditi dvižni vod s prezračevalnim ventilom.

Če sta parna soba in umivalnica v različnih prostorih, potem je žleb za odvajanje vode položen pod strop med njima.

Naprava kanalizacijskega sistema v kopeli

Pod lesenim podom je treba narediti betonsko podlago z naklonom na sredinski del, kamor bo šel žleb, ki se navezuje na kanalizacijo.

Shema plastičnih kanalizacijskih cevi v umivalnici kopeli

Tudi namesto betona lahko na tla pod talno oblogo položite paleto iz nerjavečega ali pocinkanega jekla.

Video: namestitev pocinkane posode za odtok vode pod lesenim podom kopalnice

Pri polaganju samorazlivnih tlakov, na katere bodo položene ploščice, je potrebno upoštevati naklon, kjer je na najnižji točki nameščena lestev za sprejem vode, ki je priključena na kanalizacijo.

Koti naklona za vgradnjo kanalizacijskega sistema

Izbira materiala za odtočno napravo: nasveti za izbiro

  • Za vgradnjo kanalizacijskega sistema v kopalnici je potrebno uporabiti sodobne trpežne plastične cevi, ki imajo dolgo življenjsko dobo in bodo zato služile več let. Ne bojijo se vlage, niso podvrženi koroziji, tako kot navadne kovine ali litoželezne, poleg tega pa jih je enostavno in preprosto sestaviti brez sodelovanja strokovnjakov. PVC cevi so odlične za notranjo kanalizacijo v kopeli, kovne v kakršni koli obdelavi, lahko tudi z nastavkom ali brez. Življenjska doba več kot 50 let.

    Plastične sive cevi za notranjo kanalizacijo

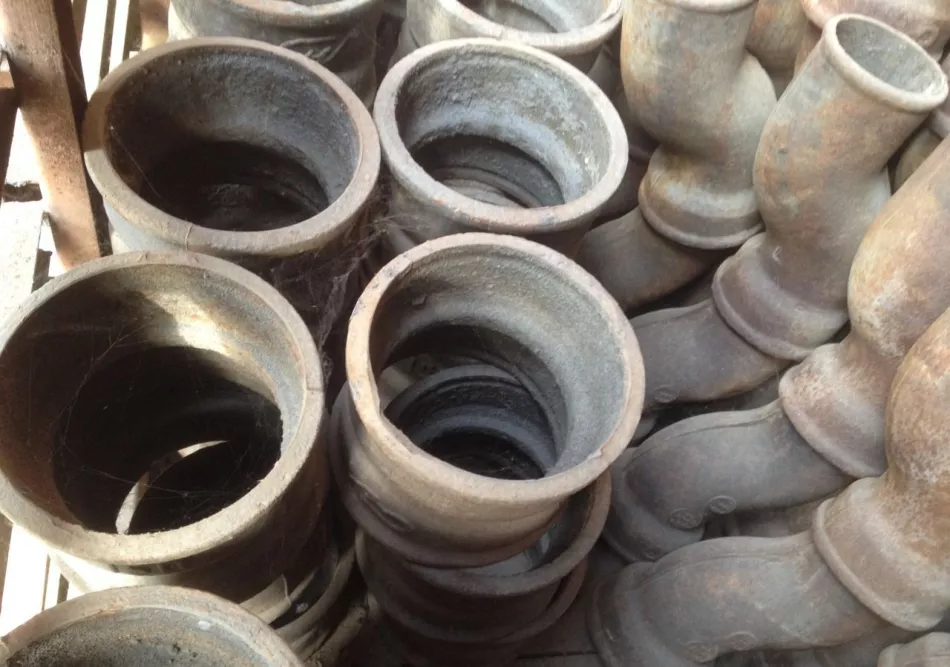

  • Cevi iz litega železa so predrage, težke in tudi neprijetne za delo.

    Litoželezne kanalizacijske cevi

  • Azbestno-cementne cevi so najcenejše, vendar imajo pogosto veliko napak. Tudi za vgradnjo breztlačnega odtoka so potrebne cevi z gladko notranjo površino sten, izdelki iz azbestnega cementa pa imajo pogosto hrapave notranje stene z vdolbinami.

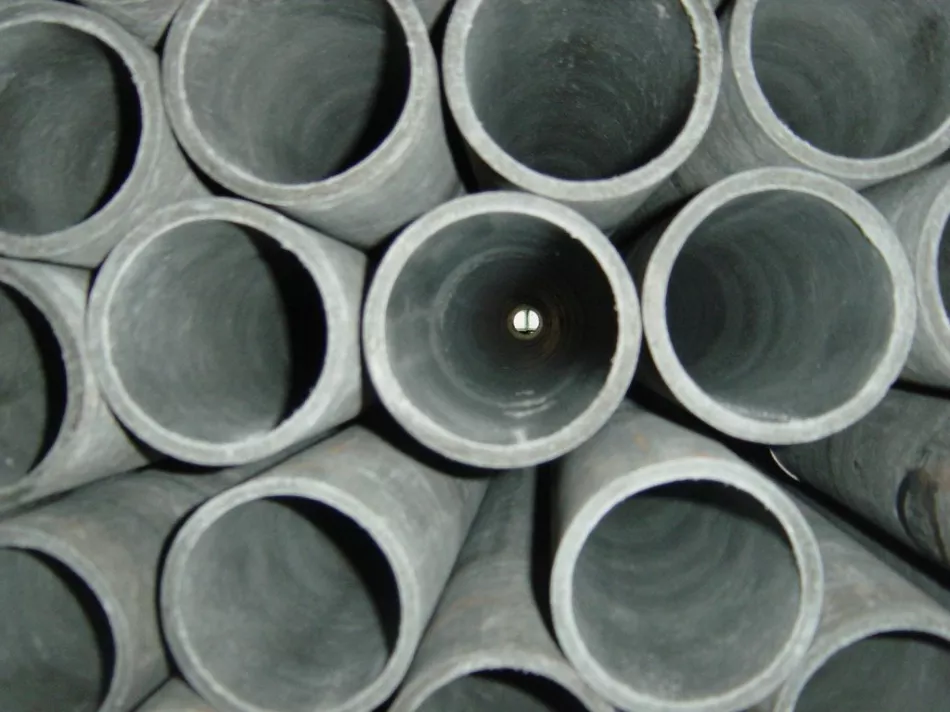

    Azbestno-cementne kanalizacijske cevi

Vrste plastičnih cevi:

  • PVC cevi (polivinilklorid);
  • PVCC (cevi iz kloriranega polivinilklorida);
  • PP (izdelki iz polipropilena);
  • HDPE (visokotlačne polietilenske cevi);
  • Valovite polietilenske cevi.

Katera koli od zgornjih vrst cevi se lahko uporablja za notranji odtok v kadi.Premer izdelka za glavno linijo se vzame glede na prihodnjo intenzivnost delovanja kopeli in število odtočnih točk. Za navadno kopel s parno sobo, umivalnico in straniščem priporočamo cevi s premerom 10-11 cm, če vodovod ni nameščen, bodo za odtok vode dovolj cevi s premerom 5 cm.

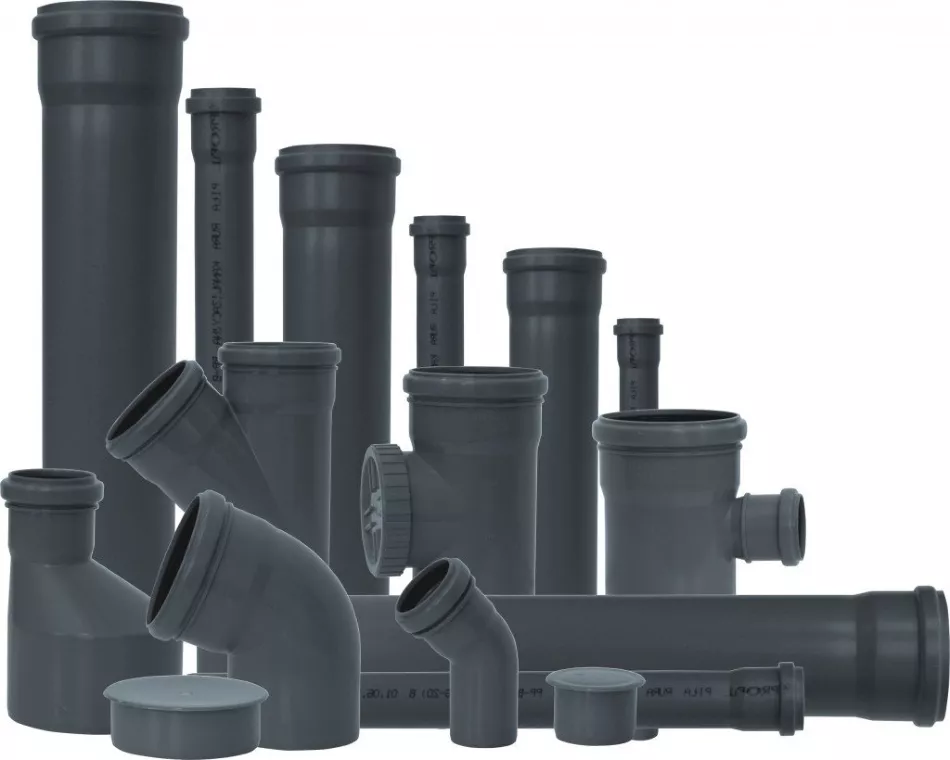

Plastične cevi z adapterji in koleni za kanalizacijo

Izračun materiala za izdelavo drenažnega sistema in orodja

Za vgradnjo notranje kanalizacije v pralnici potrebujemo sive PVC cevi ter spojke in adapterje.

  • Število cevi je odvisno od dolžine notranjega odtočnega sistema.
  • Potrebujemo tudi velikost T-cev in kot 110-110-90° - dva kosa (v diagramu označena z rdečo);
  • Kolenski adapter - 90° - trije kosi (na diagramu označeni s črno).
  • Horizontalne kanalizacijske cevi - Ø11 cm;
  • Vertikalne cevi za napravo odtočnih sprejemnikov - Ø11 ali 5 cm.
  • Za povezavo cevi različnih premerov boste potrebovali adapterje od 5 do 11 cm.
  • Za zunanjo kanalizacijo kopališča bodo potrebne oranžne cevi (PVC).

Za delo potrebujemo:

  • Bajonet lopate (posebna oprema);
  • Nivo zgradbe;
  • bolgarsko rezalno kolo;
  • Pesek;
  • Cement;
  • Ruševina.

Navodila po korakih s fotografijo za izdelavo različnih odtokov v kadi

Preden razmislimo o drenažnem sistemu v pralnici, je treba povedati, da je celoten notranji kanalizacijski sistem v kopališču med seboj povezan in je sestavljen iz treh sprejemnikov odpadne vode.

  • Sifon za odtok umivalnika;
  • Trapika za odcejanje v parni sobi;
  • Kopalniški čajnik za vgradnjo WC školjke in prezračevalnega sistema.

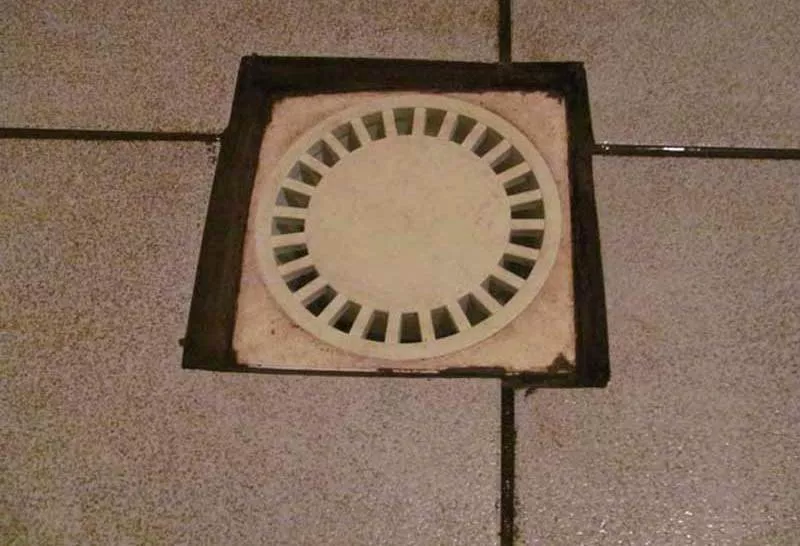

    Odtočna lestev v kadi

Drenažni odtok je sifon, ki ima vodno tesnilo, ki ne prepušča neprijetnih vonjav v pralnico, služi pa tudi kot rešetka, ki ne prepušča večjih smeti v kanalizacijo.

Razstavljena lestev v umivalni kadi

Na fotografiji vidimo naklon popločanega poda proti odtoku.

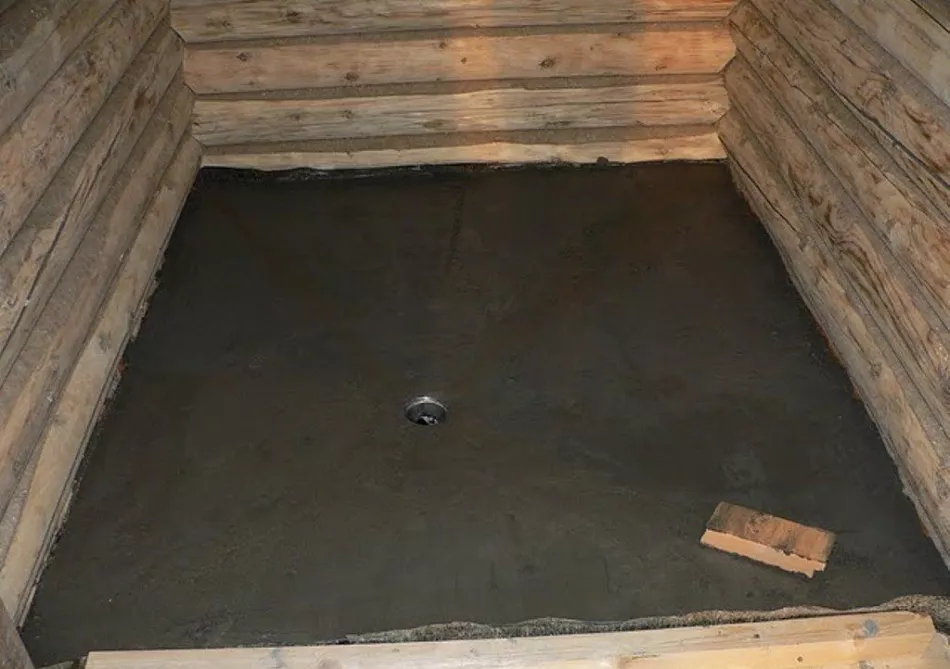

Nagib tal proti lestvi za odvajanje vode

Odtok mora biti nameščen v kopalnicah.

Postavitev lestve v tla umivalnice kopalnice

Video: delovanje sifona z vodnim tesnilom v pralnici kopalnice

  1. Najprej bomo položili kanalizacijske cevi. Da bi to naredili, kopamo jarke.

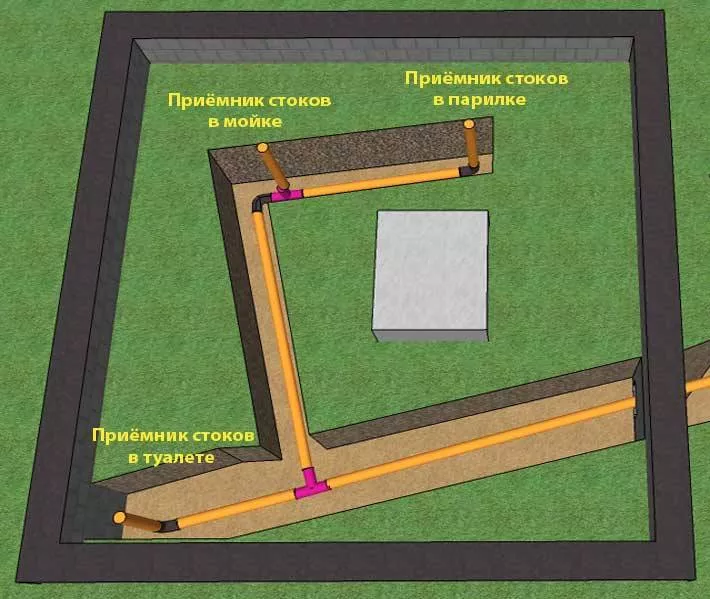

    Notranji odtočni sistem v kopalnici

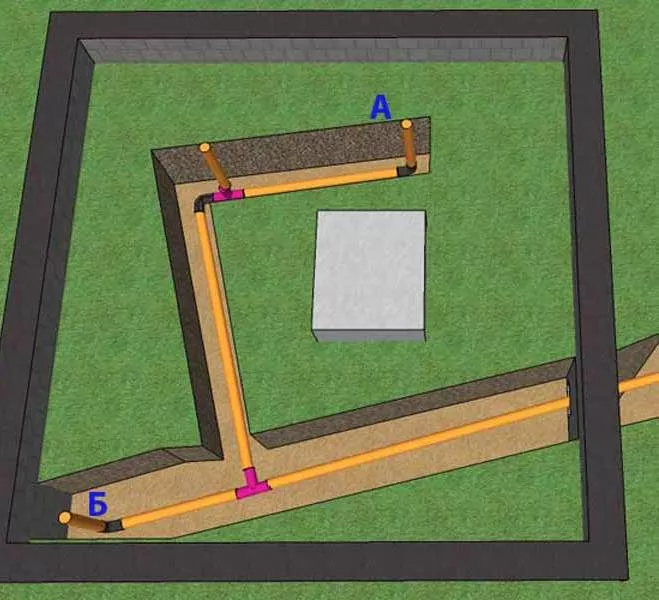

  2. Na točki A in B mora biti globina jarka približno 50-60 centimetrov glede na nivo tal (zunaj temeljev). Če je višina podnožja 30-40 centimetrov, bo globina jarka 80-100 cm glede na vrh temelja.

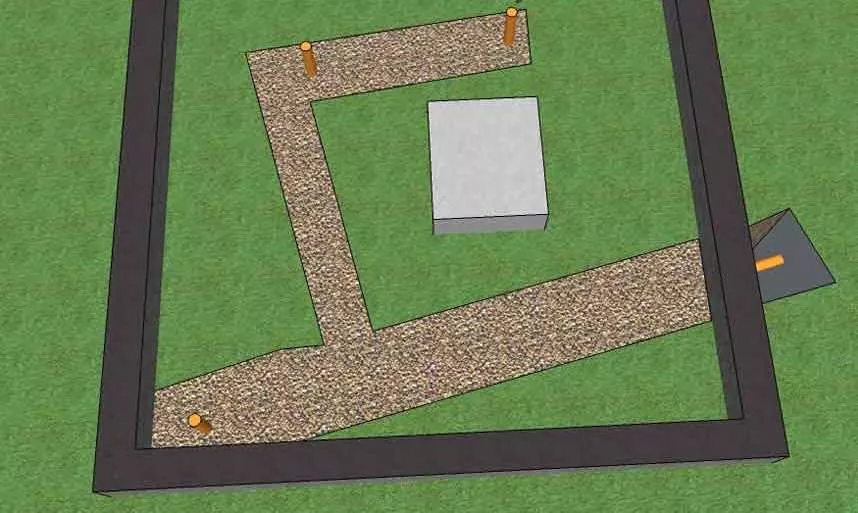

    Kanalizacija v kopalnici

  3. Od točke A in B postopoma izkopljemo jarke, tako da je naklon približno 2 centimetra na 1 linearni meter. Na dno jarka nasujemo pesek debeline približno 5-10 cm in ga dobro natlačimo, pri čemer upoštevamo zahtevani naklon.
  4. Nalijte temelj in naredite luknjo za kanalizacijsko cev.

    odprtina za odtočno cev

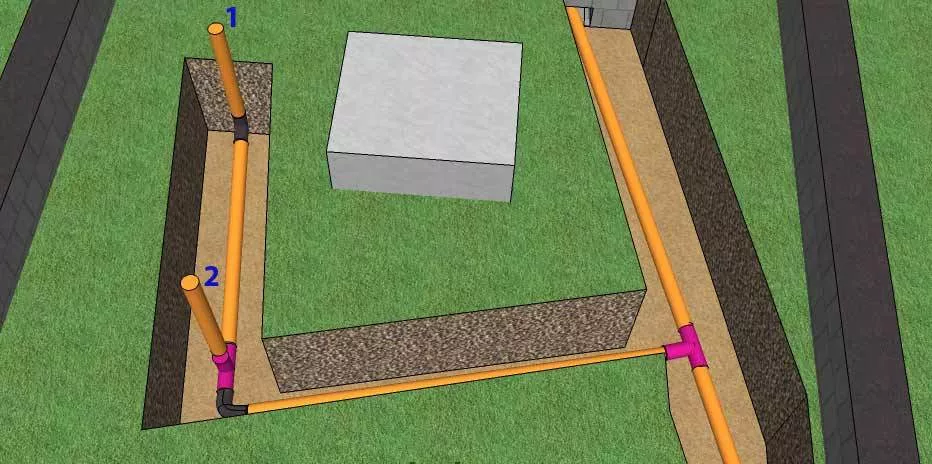

  5. Namestite odtočne cevi navpično (1 in 2 za sifone). Za to v dno jarka zabijemo približno 1 meter dolge palice, nato pa nanje privežemo slive. Namestimo navpične cevi, pri čemer naredimo majhen rob dolžine. V procesu postavitve poda in montaže lestev jih bomo skrajšali.

    Namestitev odtočnih cevi v pralnici in parni sobi

  6. Vgradimo kanalizacijo po predpisani shemi.

V gradbeništvu je globina polaganja kanalizacijskih cevi v južnih regijah približno 70 cm od površine tal. V srednjem pasu se globina giblje od 90 do 120 cm, na severu pa vsaj 150-180 cm.

Da odtoki ne zmrznejo, morajo biti cevi izolirane z več plastmi posebne polietilenske pene 10 mm.

Izolacija kanalizacijskih cevi

Pod en konec cevi izkopljemo plitvo luknjo za odtok. Zdaj moramo poskusiti izčrpati določeno količino vode, da preverimo pravilnost naklona cevi. Preverjamo vse cevi eno za drugo.

  1. Kopanje jarkov.

    Kopanje jarka pod kopalnico

Naredite zunanjo kanalizacijo z lastnimi rokami

Če prostornina odpadne vode ne presega 700 litrov. na teden, potem lahko stara tovorna kolesa uporabimo kot greznico. Izračunamo lahko površino absorpcije vode greznice, glede na to, da je stopnja absorpcije vode 1 m2 peščene zemlje približno 100 l / dan, mešane peščene ilovice približno 50 l / dan, ilovnate zemlje približno 20 l/dan. Glede na vrsto zemlje in njeno vodovpojnost izračunamo, koliko koles potrebujemo.

Načrt zunanje kanalizacije

  1. Izkopljemo luknjo 2x2 metra in globoko približno 2,3 - 2,5 metra, odvisno od nivoja, na katerem bo cev izstopila. Na dno nasujemo pesek 10-15 cm, na vrhu pa drobljen kamen 10-15 cm.

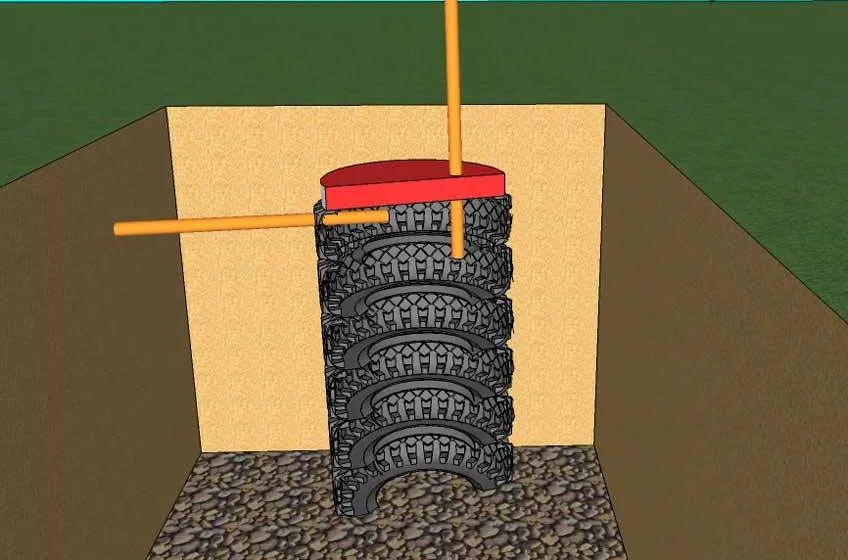

  2. V jamo tesno zložimo približno 5-7 koles navpično enega na drugega. Zgornja točka naj se izkaže tako, da lahko odtočna cev zagotovo vstopi vanjo.

    Drenažna jama iz koleščkov in izrez za cev

  3. V ilovnato zemljo bo dovolj namestiti 7 koles. Če ima mesto peščeno ali peščeno zemljo, je dovolj 5 kosov.

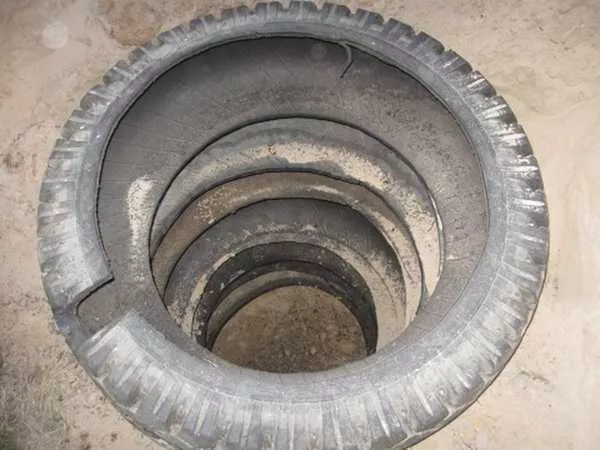

    Ustvarjanje greznice iz koles

  4. Kolesa pokrijemo s kovinskim ali plastičnim močnim pokrovom, v katerem naredimo luknjo. Vanj vstavimo prezračevalno cev, skozi katero bo tekel zrak, ki zagotavlja vitalno aktivnost mikroorganizmov, ki predelujejo odpadno vodo.

    Drenažna jama s pokrovom, odtočno cevjo in ventilacijo

  5. Izvedemo testno drenažo in zakopljemo celotno konstrukcijo.

Kako narediti drenažni vodnjak za drenažo: vodnik

Drenažna jama je lahko iz plastičnega ali kovinskega rezervoarja, armiranobetonskih obročev ali rdeče opeke.

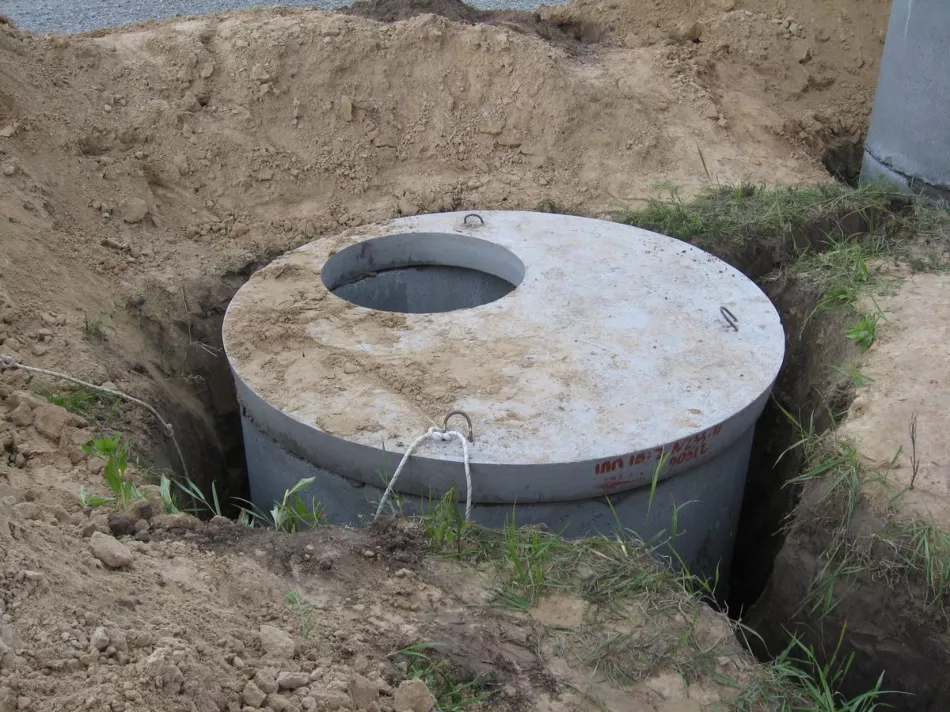

Drenažna jama za kopel iz betonskih armiranobetonskih obročev

  1. Izberemo mesto na najnižjem mestu mesta, tako da voda iz pralnice odhaja gravitacijsko. Da bi bilo priročno črpati vodo iz vodnjaka in bi se avto lahko prosto pripeljal do njega, morate izbrati mesto s priročnim dostopom.
  2. Izkoplji luknjo z bagrom. Če ni opreme, boste morali kopati ročno, kar je dolgotrajen proces. Spremljamo stanje sten jame (ne smejo se zrušiti). Jamo lahko izkopljemo kvadratne, pravokotne ali okrogle oblike.

    Odtočna jama

  3. Dno naredimo z rahlim naklonom proti loputi za lažje čiščenje rezervoarja. Nasujemo pesek 15 cm in betoniramo dno. Namesto betoniranja lahko preprosto položite armirano betonsko ploščo želene oblike in velikosti.

    Naredite dno z naklonom za odtočni vodnjak

  4. Stene obložimo z opeko. Lahko vzamete rabljeno rdečo opeko. Za zidanje naredimo raztopino gline in peska. V eno od sten med zidanjem vgradimo dovodno cev za vodo.

    Polaganje sten odtočne jame iz opeke

  5. Ker so opečne stene vodotesne, jih moramo obdelati s posebnim tesnilom. Če želite to narediti, vzemite bitumensko mastiko ali drug podoben material.
  6. Montiramo strop iz armirano betonske plošče.Zgornji del vodnjaka mora biti blokiran z vseh strani za približno 30 cm, za črpanje vode naredimo luknjo nad delom jame, kjer se nahaja pobočje. Prekrivanje je urejeno v več korakih. Najprej naredimo opaž iz desk in vlijemo betonsko plast 5-7 cm, na vrh položimo armaturo in nalijemo naslednjo plast m alte. Pustite, da se beton suši nekaj dni.

    Naredite betonska tla z ojačitvijo za odtočno jamo

  7. Postavimo kovinsko loputo, betonska tla pa prekrijemo s polietilenom in napolnimo z zemljo, tako da se na površini vidi le loputa.

Kako postaviti drenažni sistem z jamo

  1. Pod tlemi pralnice izkopljemo luknjo 2x2 metra in globino vsaj 1 meter. Na višini 10-15 centimetrov od nivoja tal namestimo cev, ki bo jamo povezala z zunanjo kanalizacijo. Opazujemo naklon 1 centimeter na 1 linearni meter.

    Shema jame pod kopalnico

  2. Na dno položite plast gramoza, lomljene opeke, gramoza ali ekspandirane gline, na vrh pa plast peska. Stene utrdimo z opeko, velikim valovitim skrilavcem ali naravnim kamnom.

    Ponev pod umivalnico kopališča (z lesenimi in betonskimi tlemi)

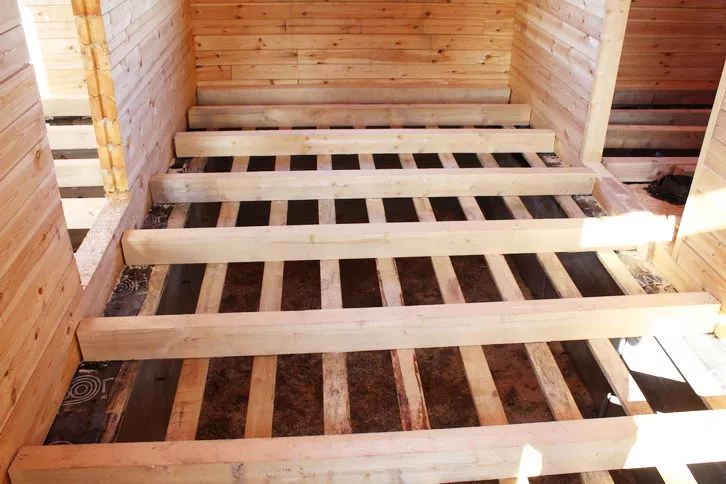

  3. Na vrh jame položimo polena, nanje pa že montiramo leseni pod.

    Polaganje brun za lesen nalivni pod nad jamo

  4. Da gre odpadna voda enostavno naravnost v jamo, so deske položene na razdalji ena od druge. Tak leseni pod lahko pustite nepritrjen na tramove, da ga enostavno odstranite in posušite.

Druga različica jamske naprave je zbiralnik vode, iz katerega se odplake, ko je dosežena določena oznaka, izlijejo v greznico ali kanalizacijo. V bistvu se ta način odvodnjavanja uporablja pri nameščanju tal, ki puščajo.

Potopna naprava pod kadjo z vodnim tesnilom

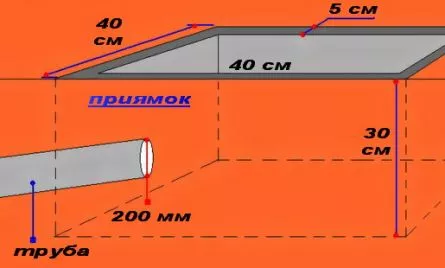

  1. Pod tlemi izkopljemo luknjo velikosti 50x50 cm.Dno in stene prekrijemo s hidroizolacijo ali betonom.
  2. V jamo pripeljemo cev na razdalji 10 cm od tal. Zunaj kopeli naj gre pod določenim naklonom.
  3. Namestimo vodno tesnilo, ki bo preprečilo, da bi vonj po popadni vodi vstopil v kanalizacijo. Vodno tesnilo izdelamo iz kovinske plošče, ki je nameščena z naklonom. Na cev ga pritrdimo na treh mestih, razen na dnu. Od dna jame do dna plošče mora biti približno 5 cm.

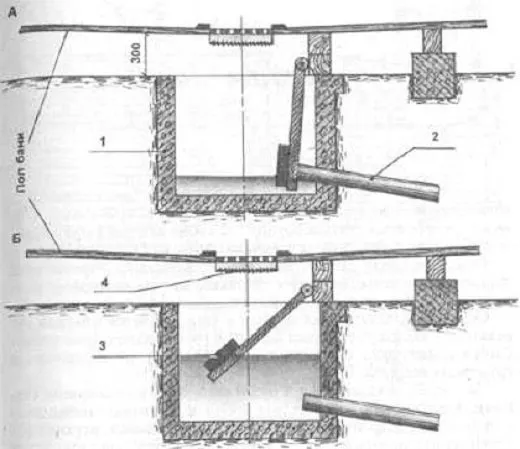

    Shema vodnega tesnila v jami pod kopalnico

  4. Tudi kot vodno tesnilo lahko uporabite običajno gumijasto kroglo, ki jo pritrdite nad odtok jame. Ko je posoda napolnjena z vodo, krogla priplava navzgor in odpre odtok, in ko vsa voda izteče, ponovno zapre cev.

Kako namestiti zemeljski filter za kad

Za namestitev takšnega sistema boste potrebovali ločeno greznico, ki bo služila kot zbiralnik in razdelilni vodnjak. Drenažne cevi bodo odhajale od njega v različnih smereh, namenjene distribuciji očiščenih odplak po celotnem obodu dvorišča. Greznico lahko kupite, lahko pa jo naredite sami iz velikih plastičnih ali kovinskih posod.

Greznica iz armiranega betona ali okrogla zidana konstrukcija deluje odlično.

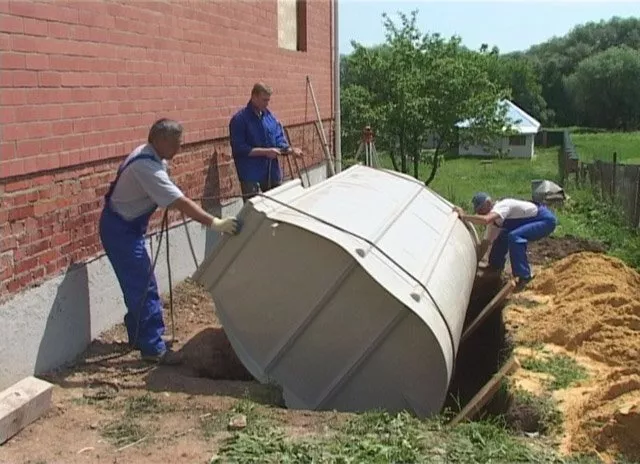

  1. Najprej namestimo greznico. Izkopljemo luknjo globine 1,2-2,5 metra in vanjo namestimo rezervoar. V rezervoar pripeljemo cev, ki mora biti nameščena nekoliko nižje od debeline zmrzovanja tal.

    Namestitev greznice v luknjo blizu kopališča

  2. Potem pripravimo odtoke. Njihova dolžina se vzame glede na število odtokov. Vzamemo plastične cevi Ø110 mm in v njih naredimo luknje. Na vrhu morajo biti nekoliko manjši kot na dnu. To je treba storiti, da bo voda enakomerno odtekala.

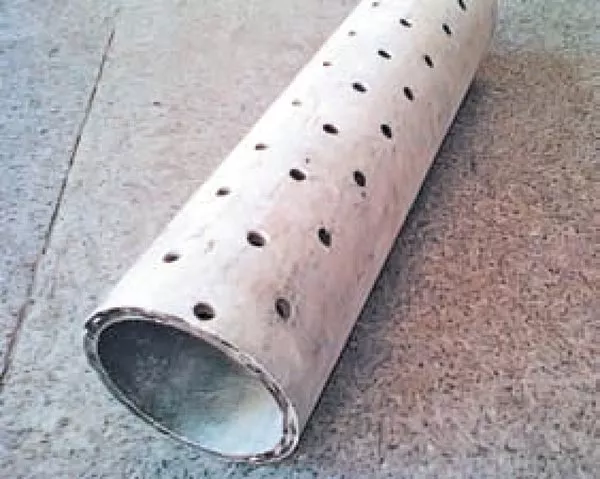

    Drenažna cev z luknjami

Pravila drenažnega sistema:

  • Dolžina cevi ne sme biti večja od 25 metrov;
  • Globina polaganja najmanj 1,5 metra;
  • Razdalja med cevmi ni manjša od 1,5 metra;
  • Drenažni jarek najmanj 50 cm, največ 1 meter.
  1. Izkopljite jarek, pri čemer upoštevajte kot naklona približno 1,5°. Preverjamo kot z običajnim gradbenim nivojem.

    Jarek odtočne cevi

  2. Na dno jarka iz ilovnate zemlje nasujemo pesek 10 cm in na vrh gramoz 10 cm.V ilovnatih tleh bo treba cev oviti s filtrirnim materialom, da preprečimo zamuljenje. Na peščenih tleh naredimo blazino iz peska in drobljenega kamna, cevi pa ovijemo z geotekstilom.

    Zasipavanje jarka s položeno cevjo z gramozom

  3. Na vrh drenaže nasujte 10 cm gramoza, nato pa jarek napolnite z zemljo.

    Cevi v filtrirnem polju prekrijemo z geotekstilom in zasujemo z zemljo

  4. Filtrirni sistem mora biti prezračen, zato na konec drenažne cevi namestimo cev visoko cca 50 cm, na vrhu pa varnostni ventil.

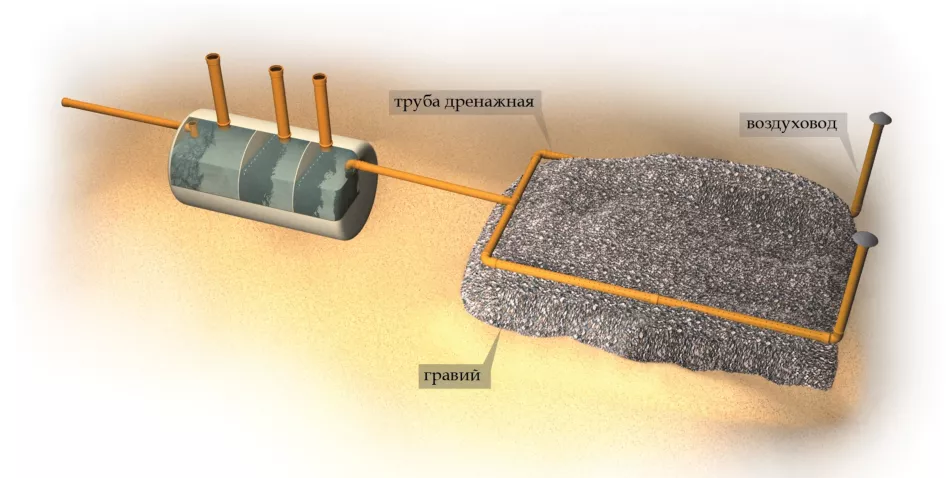

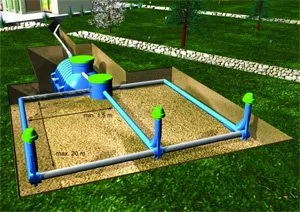

    Splošna postavitev sistema filtracije zemlje

Nasveti za uporabo odtoka vode iz kadi

  • Odtoke je treba redno preverjati in jih očistiti umazanije.
  • Da se odpadna voda v vodnjaku ne nabira v velikih količinah, jo je treba redno prazniti s klicanjem posebne kanalizacijske opreme.

    Črpanje odpadne vode iz odtočne odprtine

  • Sistem filtracije zemlje potrebuje vzdrževanje, ki obsega zamenjavo peska in proda ter plasti zemlje pod njim. Takšna zamenjava se izvede približno enkrat na 10-15 let.

Video: kako pripeljati odtočni sistem v kopalnico

Pravilno izdelan odtok v umivalnici kopališča in drugih njegovih prostorih zagotavlja dolgo življenjsko dobo tega objekta. Pomagal bo zaščititi stavbo pred škodljivimi učinki vlage in preprečiti onesnaženje ozemlja z odpadno vodo. Tudi v majhnih kopališčih je potrebno opremiti drenažni sistem, zato je treba k temu procesu pristopiti s polno resnostjo in odgovornostjo.
